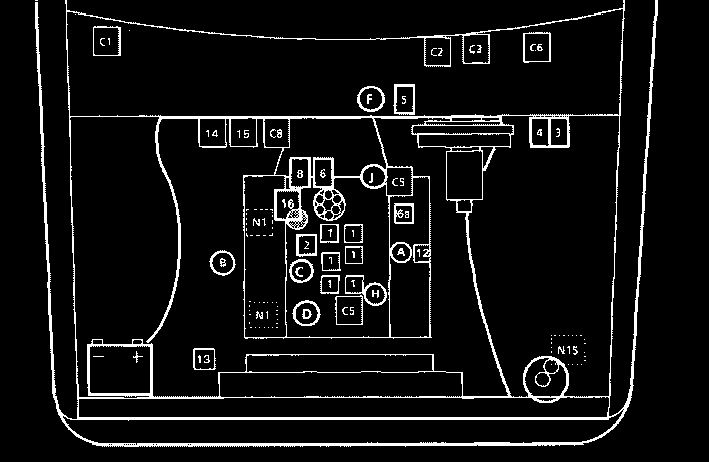

Lokation der Geber und Diagnosepunkte



Computerkontrolle

ECM Informationsgeber Abgasreinigung unkontrolliert
C1 - ECM A - MAP Sensor N1 - PCV Kurbelgehäuseentlüftung
C2 - ALDL Stecker B - O2 Sensor N15 - Fuel vap. can. (Benzindämpfe)
C3 - Check Engine Lampe C - TPS Throttle Position Sensor
C5 - ECM Masse (-) D - CTS Coolant Temp. Sensor
C6 - Sicherungskasten F - VSS Vehicle Speed Sensor
C8 - Anschluss Benzinpumpentest H - MAT Manifold Air Temp.
J - ESC Klopfsensor
ECM Kontrollierte Komponenten
1 - Einspritzdüsen
2 - IAC Idle Air Control
3 - Benzinpumpenrelais
4 - Klimaanlagen Relay (A/C)
5 - TCC Stecker
6 - EST / Verteiler
6a - Zündspule
8 - Öldruckschalter
12 - EVRV (Exhaust Gas ... Valve)
13 - Laderuckregelung
14 - Ladedruckabschaltrelais
15 - CAC Pumpenrelais
16 - EGR Ventil

Anschlüsse am ECM direkt:
